Оптимальным решением для организации очистки бытовых стоков в частном домовладении является монолитный бетонный септик. Для его установки можно привлекать специалистов или сделать монтаж самостоятельно. Для организации конструкции необходимы материалы, которые легко приобрести в строительных магазинах.

Содержание статьи:

Как устроен монолитный септик

Стандартные бетонные септики для дачи и дома имеют от одной до трех смежных камер. Между ними происходит перемещение стоков через переливные трубы, вмонтированные в перегородки. За счет многодневного отстаивания, отделения нерастворимого осадка от воды и деятельности микроорганизмов, происходит естественное очищение сточных вод. Все камеры септической системы используются только для отстаивания.

Нельзя делать смежным фильтрующий колодец. Со временем это приведет к деформации всего септика, поэтому отдельно нужно установить фильтрующую систему. Ее нужно выбирать исходя из площади и желаемого качества очистки.

Это может быть отдельно стоящий колодец, фильтрующая траншея или поле фильтрации. Систему очищения можно монтировать после установки монолитной септической системы, но в этом случае траншеи придется рыть в ручную. Использование техники будет невозможно, та как она может повредить трубы и перекрытия.

Схема однокамерного септика

Септик, который имеет одну камеру, называют сливной ямой. Ее устройство не предполагает многоступенчатую очистку и служит преимущественно для хранения канализационных стоков с последующей откачкой. Откачку и транспортировку отходов осуществляют при помощи специальной машины. Недостатком такой системы слива является ее быстрая наполняемость и затратное содержание.

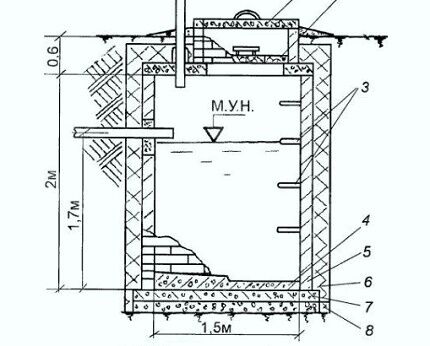

Схема устройства однокамерного септика

Такую сливную яму нужно откачивать с периодичностью раз в 3-6 месяцев. Она требует меньше всего расходов на строительство, но в долгосрочной перспективе стоимость содержание превышает экономию

Глубина на схеме этого бетонного септика составляет 2 м. Ширина стен равна 1, 5 м. Это септик имеет объем 3,15 кубических литров и предназначен для проживания не более двух человек. Из-за отсутствия очистки и слива, емкость быстро переполняется.

Схема двухкамерного септика

В этой системе вода проходит предварительное отстаивание перед сбросом или откачкой. Согласно санитарным нормам такую воду можно сбрасывать в грунт. Достоинства этой системы заключаются в ее компактности. При одинаковом объеме, две отдельно стоящие емкости из ЖБ колец занимают больше места, чем монолитная бетонная конструкция.

Схема двухкамерного септика

На схеме показаны пропорции септической системы. Оптимальный размер приемной камеры должен превышать объем второго резервуара отстаивания в пропорции 1:3 (+)

Этот септик имеет внутреннюю перегородку из бетона, что позволяет воде отстаиваться в два этапа. Помимо этого он может быть оснащен датчиком, который сигнализирует о переполнении. Второй перелив на противоположном конце емкости расположен несколько ниже первого, что исключает возврат стоков в приемный отсек и обеспечивает самопроизвольный перелив отстоявшейся жидкости в следующую камеру.

Необходимые инструменты и материалы

Для монтажа бетонного септика своими руками понадобятся следующие материалы:

  1. ПГС (2,5 т).
  2.  Цемент (18 мешков по 50 кг).
  3.  Жидкий битум (20 кг).
  4. Железный уголок 40 х 40 (25 м).
  5. Лист железа толщиной 2 мм 1,250 х 2,0 м (1 шт.).
  6. Листы фанеры 1,5 Х 1,5 м (8 листов).
  7. Плоский шифер 1500х1000х6 (6 л).
  8. Полиэтиленовая пленка (два – три отреза суммарной площадью 13 х 9).
  9. Доски 40 х 100 мм.
  10. Пластификатор (в зависимости от типа в расчет на 5,9 кубических метров бетона).
  11. Проволока катанка сечением 0,6 мм (метраж зависит от плотности сетки).
  12. Бруски 50 х 50 мм.
  13. Кирпичи (120 шт.).
  14. Трубы для наружной канализации (индивидуально, зависит от расстояния).
  15. Трубы для внутренней канализации (индивидуально, зависит от конструкции).
  16. Патрубки(индивидуально, зависит от конструкции).
  17. Фитинги (по числу мест соединения труб).
  18. Герметик (1 шт.).
  19. Шурупы (300 шт.).
  20. Отрезной диск по металлу(1 шт.).
  21. Шлифовальная насадка для УШМ (1 шт.).

Для монтажа септика из бетона понадобятся следующие инструменты и оборудование:

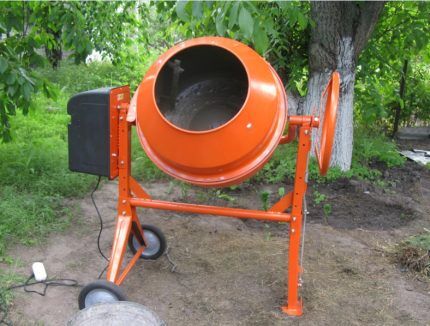

Бетономешалка

Бетономешалка значительно ускорит процесс приготовления и заливки раствора при устройстве монолитного септика. С его помощью весь объем в опалубке можно залить за один день

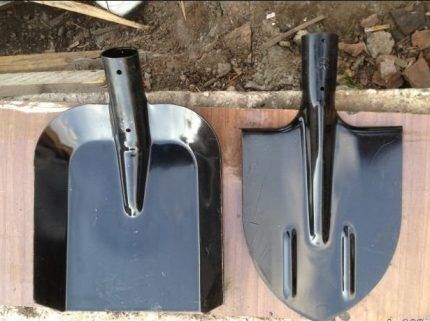

Лопаты для земляных работ

Штыковая лопата необходимы для выравнивания стенок котлована. Подборная используется для удаления лишнего грунта

Болгарка и очки

УШМ понадобиться для резки железных уголков, железа для люков и шлифовки. При работе с этим инструментом нужно надевать защитные очки

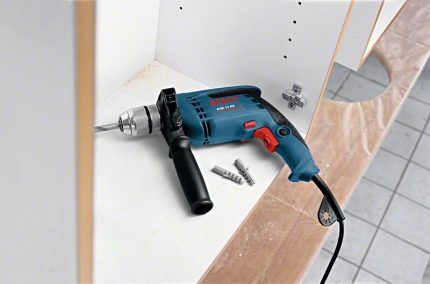

Дрель с перфоратором

Она понадобиться для сборки опалубки. Лучше крепить форму для заливки бетона на саморезы, так как разобрать эту конструкцию будет быстрее и проще

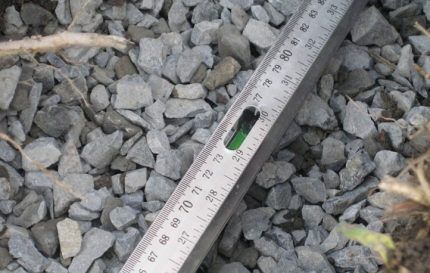

Строительный уровень

Строительный уровень постоянно требуется для контроля горизонтальности и вертикальности отдельных элементов и конструкции в целом, необходим для выравнивания поверхности стен и дна котлована. Оптимальная длинна для земляных работ составляет 100 — 200 см

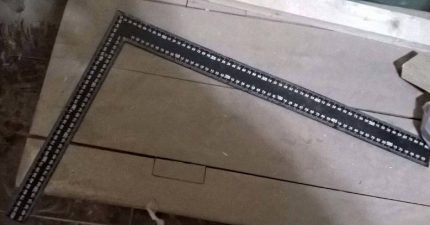

Уголок

Угольник необходим для разметки котлована. Также помогает скорректировать угол стен. Также нужен при отпиливании фанеры для опалубки

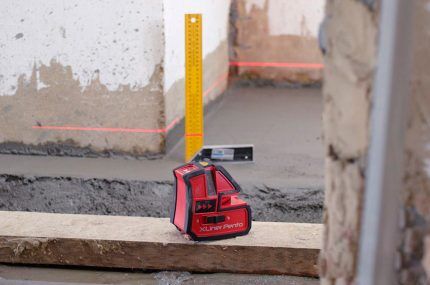

Рулетка

Лазерный нивелир пригодиться на всех стадиях монтажа бетонного септика. В случае отсутствия недешевого прибора заменить его смогут рулетка и отвес, которые нужны для определения границ и глубины котлована, устройства опалубки и верхнего перекрытия

Тачка

Полезна для транспортировки тяжелых строительных материалов, таких как кирпичи, цемент и ПГС. Также служит для перевозки извлеченного из котлована грунта

Все расчеты материалов выполнены для монолитного бетонного септика размерами: ширина-2 м, длина- 3м, глубина- 2,30м.

Устройство монолитной септической системы

Сложность монтажа заставляет многих покупать готовые ЖБ конструкции. Их использование позволяет провести монтаж гораздо быстрее. На организацию септической системы из готовых элементов потребуется пара дней, а для устройства монолитной бетонной конструкции понадобится более месяца, включая сооружение опалубки и технологический перерыв, отводимый на твердение бетонного камня.

Каждый этап, начиная с выемки грунта и заканчивая сваркой люков, выполняется в строгой последовательности. Прежде чем приступать к работе, нужно запастись временем или договориться о помощи с другими людьми на коммерческой основе.

Как подготовить котлован

Так как яма будет использоваться в качестве формы, необходимо сделать ее края максимально ровными. Выемку грунта нужно производить без использования техники или с использованием только на начальном этапе. Обравнивать края котлована нужно вручную. Периодически нужно проверять ровность поверхности. Для этого нужно пользоваться уровнем. Для ровности углов периодически нужно замерять строительным уголком.

Котлован для септика

Для спуска в яму можно сколотить лестницу из подручных материалов. При значительном углублении по лестнице можно транспортировать грунт в ведрах

Излишки грунта нужно вывезти или распределить по участку равномерно. После завершения земляных работ необходимо постелить на дне ямы полиэтиленовую пленку. Она может состоять из нескольких отрезов.

Пленка должна покрывать котлован полностью. Использование полиэтилена выполняет две задачи. Он уменьшает расход цементного раствора, а также служит в качестве дополнительной гидроизоляции. Стыки полиэтиленовых полотен не нужно герметизировать. Пленку можно фиксировать кирпичами, так она не будет перемещаться при сильных порывах ветра.

Как монтировать опалубку

От того как выставлена опалубка зависит срок службы всего сооружения. Так как внутри емкости будет содержаться объем жидкости, он будет оказывать давление на стенки резервуаров. Поэтому перед тем как выставлять опалубку нужно сделать армирование.

Для этого можно использовать арматуру, вязальную проволоку или уже готовую сетку. Армировать стены нужно так, чтобы сетка находилась в середине монолита. Ее удаленность от внешних краев ямы должна составлять 7 см.

Подиэтиленовая гидроизоляция в котловане под септик из бетона

После стен монтируется сетка для перегородки. Ее необходимо разместить на расстоянии 2 метров от канализационной трубы. Должно получиться два отсека. Большего размера для первичного отстаивания, а меньшего для вторичного

После монтажа перегородки можно армировать пол. Сетка для него должна быть поднята на 7 см от поверхности дна. Это необходимо для наибольшего скрепляющего эффекта.
Когда закончено армирование, можно выставлять опалубку. Для этого из фанеры и брусков нужно соорудить щиты. Это должны быть два короба без дна. Каждый помещается в емкость. Их размеры:

  • для первого резервуара: ширина и длина 1,7 м;
  • для второго резервуар: ширина 1,7 м, а длина 0,085 м;

Нужно проверить, чтобы при установке не было щелей. После организации опалубки и до бетонирования нужно сделать монтаж переливов. Если делать это после бетонирования, придется долбить отверстия. Это может привести к деформации конструкции.

Монтаж переливных труб

Для переливов необходимы два прямых патрубка. Первый патрубок надевается на канализационную трубу, выходящую из дома. Для этого в фанере нужно выпилить подходящее по размеру отверстие и вывести конец в приемный резервуар Патрубок прикрепляется к трубе при помощи резинового кольца и герметика. Сливное отверстие патрубка должно быть направлено вниз.

На перегородке между двумя емкостями необходимо вставить трубу, длиной 40 см. Труба фиксируется в фанере с двух сторон емкостей. На концы трубы с обеих ее сторон надеваются патрубки, направленные вниз сливными отверстиями.

Как замешивать и заливать бетонный раствор

Так как толщина слоя небольшая (15 см), необходимо сделать крепкий раствор. Для начала нужно взять емкость для замеса раствора. На ее дно поместить цемент и ПГС, в соотношении 1:3. Количество воды зависит от влажности гравийной смеси. Консистенция раствора должна быть в меру густой. Для улучшения свойств раствора нужно использовать пластификатор. Количество его добавления зависит от марки цементного вещества.

Цементный раствор

Для удобства заливки цементного раствора в узкие промежутки между опалубкой и полиэтиленовой пленкой, можно использовать желоб, сделанный из металла, половинчатой трубы или водосточный желоб. Это позволит равномерно залить раствор, избегая образования полостей

Так можно ускорить процесс заливки. Лучше заливать весь объем за один день. Такой монолитный бетон прослужит дольше, так как в цементном камне не будет расслоения по границе заливки в разные дни. Можно начать со стен или пола. Это не имеет особой важности. После окончания бетонных работ нужно подождать до полного схватывания и затвердевания раствора. На это по строительным нормативам 28 или несколько более дней.

Скорость затвердевания зависит от температуры окружающей среды. При высыхании бетон меняет свой цвет и становится светлее. Залитая в опалубку конструкция должна быть защищена от пересыхания влажными опилками или полиэтиленом. Должно быть полностью исключено промерзание цементного камня в период твердения. По истечению указанного срока можно демонтировать опалубку.

Монтаж верхнего перекрытия

Установка верхнего перекрытия начинается с выставления каркаса. Он состоит из железных уголков, которые устанавливаются в следующем прядке:

  1. Четыре уголка длиной 3 метра, нужно уложить на стены септика. Один уголок с каждого края и два близко друг к другу посередине емкости.
  2. Несколько поперечных уголков укладываются сверху, образуя решетку. Их нужно укладывать с учетом размеров будущих люков.

Полученная конструкция нуждается в дополнительном креплении. Для этого нужно сделать отверстия в уголках и с помощью анкеров прикрепить их к бетонному основанию. Поперечные уголки необходимо прикрепить при помощи болтов или специальных шурупов.

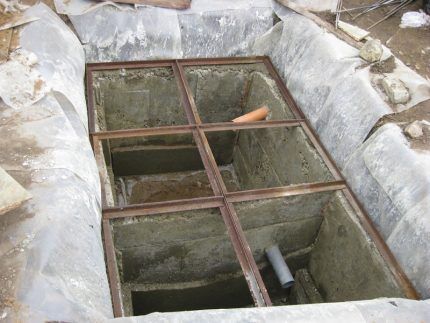

Монтаж уголков

После монтажа уголков необходимо вырезать из плоских листов шифера подходящие квадраты. После этого листы шифера нужно уложить поверх решетки. Для предотвращения протекания раствора стоит обработать стыки жидким битумом

Далее нужно оградить досками периметр люков. Лучше делать их смежными. Кроме люков дополнительно выставить опалубку по всей площади перекрытия. После этого нужно вставить вентиляционную трубу, проделав отверстие в шифере над второй камерой. Когда монтаж трубы закончен, можно заливать раствором площадь перекрытия. После высыхания и затвердевания раствора нужно снять опалубку.

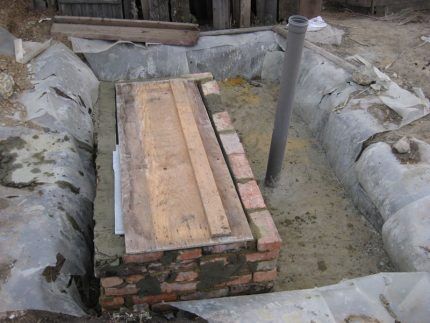

Монтаж люков

Пустое пространство для люков нужно обложить кирпичам, так, чтобы они не возвышались над поверхностью. Раствор для кладки кирпичей нужно делать без наполнителя, с использованием цемента и песка

Так как количество песка требуется небольшое, можно просеять ПГС. Пропорции раствора можно делать 1:4. После окончания кладки она должна затвердеть. На это уходит 2-3 дня. Выждав этот срок можно утеплять и закапывать котлован. Периодически нужно утрамбовывать грунт.

Как изготовить крышки люков

Для того, чтобы предотвратить переохлаждение септической системы и попадание в нее мусора, необходимо установить люки. Крышки для них можно изготовить из дерева и метала. Деревянная крышка устанавливается как внутренняя. Она защищает от перепада температур, и на нее кладется утеплитель. Для ее изготовления можно использовать фанеру или отдельные доски, сколоченные вместе. Крышку не нужно крепить на навесы, она должна быть съемной.

Внешнюю крышку необходимо изготовить из металла. Для этого понадобиться строительный угол (40х40). Из него сваривается обод для люка, который крепиться к основанию при помощи анкеров. По размеру обода из листа металла необходимо вырезать крышку. Края нужно обработать шлифовальной насадкой для УШМ. К крышке нужно прикрепить навесы. Их можно приварить или зафиксировать на болты. После этого крышка крепиться к ободу тем же способом.

Деревянная крышка люка

В качестве временного решения можно сделать из дерева и внешнюю крышку. Но срок службы и надежность этого материала заставит вскоре вернуться к этой проблеме

Правильный уход за септической системой

В процессе эксплуатации любые канализационные трубы периодически покрываются изнутри жирным налетом, который снижает их пропускную способность. Его необходимо удалять специальными средствами. Они могут быть химическими или бактериальными. Средства на основе микроорганизмов предпочтительнее, так как не портят трубы и не приводят е гибели микрофлоры внутри септика.

В зимний период при понижении температуры до -25 градусов по Цельсию необходимо утеплять отверстия люков. В противном случае процессы переработки органики в емкостях замедлятся, что приведет к снижению очистки.

Как использовать очищенные стоки

Септик можно использовать для организации полива растений и деревьев на приусадебном участке. Очищенная вода обладает небольшим процентом загрязнения (10 -15%). Они вполне пригодны для использования в хозяйственно-бытовых целях. Это значительно сократит водопотребление для организации полива огорода или сада в летний период. А значит, позволит сэкономить.

Солнечная батарея

Использование насосного оборудования предполагает электропотребление. Для обеспечения электропитания можно использовать солнечную батарею небольшой мощности и аккумуляторную батарею

За пару лет работы система полностью окупит себя, так как при помощи солнечной энергии, преобразованной в электричество, можно сократить расход энергии, поставляемой централизованными сетями. Солнечная батарея вполне в состоянии покрыть потребности насоса.

Насосом можно выкачивать воду из вторичного или третичного отстойника, а также избыток иловой массы из приемной камеры. Откачанный ил можно применять в созревании компоста. Он используется в качестве самостоятельного удобрения или в смеси с другими компонентами.

В компостную яму можно высыпать остатки органики. Это могут быть опавшие листья, сорняки и навоз. После трех-четырехлетнего перегнивания, получается превосходное удобрение, повышающее плодородность грунта на приусадебном участке.

Видео о процессе сооружения монолитного септика

В первом ролике показан принцип устройства бетонного септика до заливки цементным раствором:

Во втором ролике показан этап заливки, демонтаж опалубки и конечный вид септика:

Это один из наиболее бюджетных вариантов. Его изготовление обходится дешевле бетонного аналога из колец, не говоря о станциях биологической очистки заводского изготовления. Ценовой разрыв составляет более 50 000 рублей с учетом монтажа. Еще одно преимуществом конструкции — долговечность. Бетон не разлагается, но под воздействием влаги частично разрушается. Этого можно избежать, если обработать стены резервуаров жидкими гидроизоляционными материалами.
