 Заголовок сообщения: USB руль... Своими руками, вопрос

СообщениеДобавлено: Вс янв 29, 2012 04:50:46  Встал на лапы
Зарегистрирован: Вс янв 29, 2012 04:46:40
Сообщений: 140
Рейтинг сообщения: 0 Простите, если не в тот в раздел, а есть ли схема игрового руля для ЮЗБ???
Я искал, но не нашел :shock: ...И еще, ЮЗБ сложнее геймпорта? :solder:Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Вс янв 29, 2012 11:06:32  Встал на лапы
Зарегистрирован: Вс янв 29, 2012 04:46:40
Сообщений: 140
Рейтинг сообщения: 0 не кто не знает? :cry::cry::cry:Вернуться наверх  Профиль



JLCPCB Prototype, Бесплатная доставка первого заказа + на прототип ПП!

Крупнейший производитель печатных плат в Китае, 290,000+ заказчиков, 8,000+ он-лайн заказов в день.

Цена за 10 плат: за 2-х слойную, за 4-х слойную, за 6-ти слойную.

LCSC Parts: Экономия до 50%, большой выбор компонентов в наличии, отправка заказа в день оплаты.

Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Вс янв 29, 2012 11:32:01  Потрогал лапой паяльник Аватар пользователя
Карма: 3
Зарегистрирован: Сб фев 21, 2009 17:11:32
Сообщений: 387
Откуда: Харьков
Рейтинг сообщения: 0 Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Вс янв 29, 2012 12:19:52  Встал на лапы
Зарегистрирован: Вс янв 29, 2012 04:46:40
Сообщений: 140
Рейтинг сообщения: 0

khomych писал(а):


да, ЮЗБ сложнее


В чем ЮЗБ сложнее ? Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Вс янв 29, 2012 15:27:38  Встал на лапы
Зарегистрирован: Вс янв 29, 2012 04:46:40
Сообщений: 140
Рейтинг сообщения: 0

не кто ни знает?

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Вс янв 29, 2012 21:14:52  Говорящий с текстолитом
Карма: 21
Зарегистрирован: Вс дек 11, 2011 06:25:04
Сообщений: 1658
Откуда: Киев, Украина
Рейтинг сообщения: 0

denisik2593 писал(а):

khomych писал(а):


да, ЮЗБ сложнее


В чем ЮЗБ сложнее ?
Это троллинг ?
Хотя бы тем, что GAME Port для работы ничего не нужно, кроме крутилок и кнопок, правильно распаянных на разъем, а для USB нужен контроллер, который ещё и запрограммировать нужно :)
_________________
In theory, theory and practice are the same. In practice, they're not. Вернуться наверх  Профиль WWW



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Пт фев 03, 2012 22:46:32  Первый раз сказал Мяу!
Зарегистрирован: Вс ноя 27, 2011 20:54:22
Сообщений: 30
Рейтинг сообщения: 0

В руле кроме контролера есть еще и механика, корпус. Контролер можно спаять но вот для изготовления механических деталей надо иметь опыт. А еще нужны драйвера... Отличия USB от GamePort: геймпорт использует аналоговые сигналя а USB цифровые.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Сб фев 04, 2012 17:00:59  Встал на лапы
Карма: -3
Зарегистрирован: Сб мар 17, 2007 01:17:45
Сообщений: 132
Откуда: Kiev
Рейтинг сообщения: 0

Собрав мджой, можно дальше фантазировать над чем угодно. Механика же остается механикой-что это будет-руль, педали или штурвал, мджою все равно. Но это львиная доля всей конструкции. Я его собрал этак лет 4 или 5 назад, с тех пор поменял уже три корпуса джойстика, а контроллер остался. Универсальная вещь.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Пт фев 28, 2014 02:37:36  Электрический кот Аватар пользователя
Карма: 5
Зарегистрирован: Ср мар 10, 2010 23:28:34
Сообщений: 1096
Откуда: Запад Беларуси
Рейтинг сообщения: 0 Хочу переделать руль от PlayStation с помощью MJoy. Взял эту схему:
1. Если сам руль подключить к ADC0, то куда подключить "газ" и "тормоз"? Или без разницы, можно по порядку ADC1 ADC2?
2. Какой кварц будет лучше? 12МГц или 16МГц?
_________________

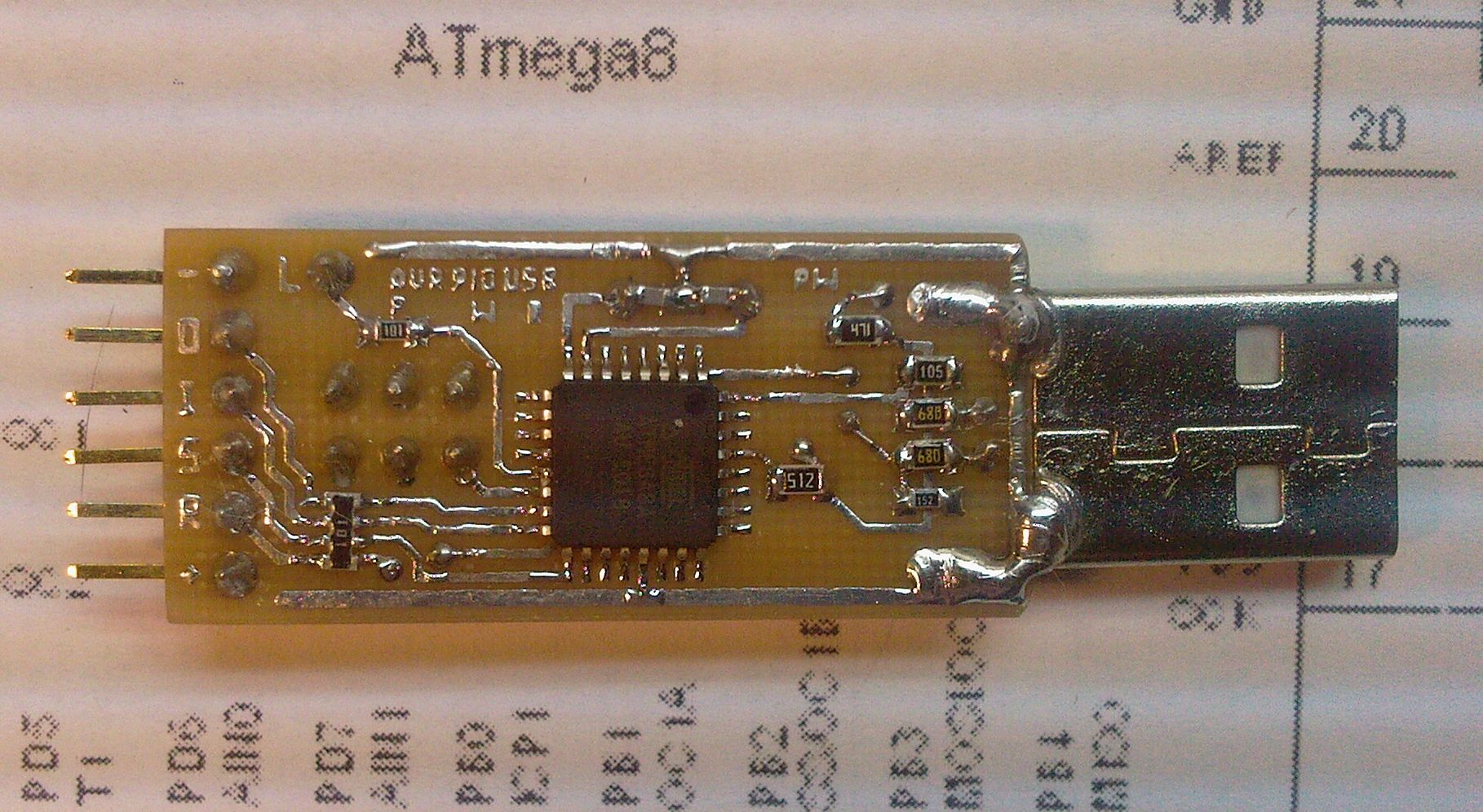

Изображение Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Пт фев 28, 2014 03:37:40  Друг Кота
Карма: 342
Зарегистрирован: Пн ноя 30, 2009 04:00:01
Сообщений: 19408
Откуда: Нерезиновая
Рейтинг сообщения: 0 Видимо, ТС отличается изрядной ленью, раз задаёт совсем детские вопросы.. Действительно контроллер Мjoy универсальная вещь, я на её основе делал и игровой пульт, и пульт для авиасимулятора.. сделать руль- тоже никаких проблем... Напильник и ножовку в зубы, и вперёд.. Самое трудное- это "изобразить" механику, а сам контроллер- платка размером 6х6 сантиметров, делается за 2 часа... Если конечно, тот, кто её делает, это делать умеет... :))):))):)))Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Пт фев 28, 2014 15:21:29  Электрический кот Аватар пользователя
Карма: 5
Зарегистрирован: Ср мар 10, 2010 23:28:34
Сообщений: 1096
Откуда: Запад Беларуси
Рейтинг сообщения: 0

АлександрЛ писал(а):

Видимо, ТС отличается изрядной ленью, раз задаёт совсем детские вопросы..


Ты хоть скажи кому адресован этот бред. Topic Starter здесь другой, а я только задал 2 вопроса. механика у меня готова, я хочу узнать, к каким портам ADC лучше подключить педали.
_________________

Последний раз редактировалось Xatrix Пт фев 28, 2014 16:38:13, всего редактировалось 1 раз.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Пт фев 28, 2014 15:54:51  Друг Кота
Карма: 342
Зарегистрирован: Пн ноя 30, 2009 04:00:01
Сообщений: 19408
Откуда: Нерезиновая
Рейтинг сообщения: 0

Ну, вообще- то ТС и отвечал.. Когда я собирал Mjoy, то никому вопросов не задавал, всю информацию просто сам нашел в сети..
Кстати, если в схеме указан кварц на 12 мГц, то его и надо применять, иначе не совпадут временные параметры сигналов на порт.. Да и 16 мГц для меги8 это достаточно много, хотя говорят, что она и 18 тянет..

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Пт фев 28, 2014 15:59:58  Электрический кот Аватар пользователя
Карма: 5
Зарегистрирован: Ср мар 10, 2010 23:28:34
Сообщений: 1096
Откуда: Запад Беларуси
Рейтинг сообщения: 0 Спасибо большое... :)
_________________
Изображение Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Пт фев 28, 2014 18:50:43  Друг Кота
Карма: 342
Зарегистрирован: Пн ноя 30, 2009 04:00:01
Сообщений: 19408
Откуда: Нерезиновая
Рейтинг сообщения: 0

Xatrix писал(а):

Спасибо. :)
Кстати- если делаете себе Mjoy- можете спрашивать.. Хотя там никаких особых проблем не возникало, кроме собственных- у меня программатор гораздо более "серьёзный", чем в основном народ использует.. у моего фьюзы по другому обозначаются, приходится выяснять и сравнивать... :))):))) По поводу "какой резюк куда подключать" вопрос решается просто- ставятся разъёмы на входы, и, после опознания операционкой типа контроллера- там всё становится видно, какой за что отвечает.. Просто на плате переставляешь разъёмы, как надо, и всё.. Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Сб мар 01, 2014 03:41:46  Электрический кот Аватар пользователя
Карма: 5
Зарегистрирован: Ср мар 10, 2010 23:28:34
Сообщений: 1096
Откуда: Запад Беларуси
Рейтинг сообщения: 0 Какие фьюзы нужно выставлять в меге?
Как я понимаю: настраивать на внешний быстрый кварц...

Код:

CKSEL=1111
SUT=00
CKOPT=0


такие?
_________________
Изображение Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Сб мар 01, 2014 04:29:03  Друг Кота
Карма: 342
Зарегистрирован: Пн ноя 30, 2009 04:00:01
Сообщений: 19408
Откуда: Нерезиновая
Рейтинг сообщения: 0 Я же говорил, у меня программатор "другой породы".. В общем- у меня вот такие фьюзы стоят..

Вложение:

Шпаргалка фьюзов Атмега8 12мГц_вн_кв.JPG [113.04 KiB]
Скачиваний: 571
Схема- ваша же, печатка- немного доработанная..
Первый вариант был такой:

Вложение:

P8030005.JPG [71.32 KiB]
Скачиваний: 695
А потом вот такой:

Вложение:

Изображение 001.jpg [39.36 KiB]
Скачиваний: 747
Это- "пульт" для авиасимулятора... :)))Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Сб мар 01, 2014 04:58:13  Электрический кот Аватар пользователя
Карма: 5
Зарегистрирован: Ср мар 10, 2010 23:28:34
Сообщений: 1096
Откуда: Запад Беларуси
Рейтинг сообщения: 0

Значит на внешний кварц >8МГц 1К +65 мс. Также задействовать СКОРТ, чтобы такие частоты держал...


_________________
Изображение Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Сб мар 01, 2014 12:03:53  Друг Кота
Карма: 342
Зарегистрирован: Пн ноя 30, 2009 04:00:01
Сообщений: 19408
Откуда: Нерезиновая
Рейтинг сообщения: 0 Ну, честно, я не задумывался, что за что отвечает.. собирал Mjoy8 больше 2-х лет назад, первый вариант запустился сразу... Поэтому особо не "заморачивался" :))) А второй вариант уже "подгонял" под конкретный корпус.. Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Сб мар 01, 2014 22:49:34  Электрический кот Аватар пользователя
Карма: 5
Зарегистрирован: Ср мар 10, 2010 23:28:34
Сообщений: 1096
Откуда: Запад Беларуси
Рейтинг сообщения: 0 По фьюзам из Вашей картинки:
External Crystal/Resonator High Freq. Start-Up time 1k CK +0ms.
Всё остальное выключено кроме SPIEN.
Странно, что выключен CKOPT. В даташите написало, что микра до 8МГц, и чтобы раскачать до 12МГц нужно бит задействовать... :dont_know:

Вот какая у меня будет плата руля. Надеюсь с расположением кнопок угадал...

Вложения: БУ руль.rar [34.04 KiB]
Скачиваний: 317
_________________
Изображение Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: USB руль... Своими руками, вопрос

СообщениеДобавлено: Сб мар 01, 2014 23:38:37  Друг Кота
Карма: 342
Зарегистрирован: Пн ноя 30, 2009 04:00:01
Сообщений: 19408
Откуда: Нерезиновая
Рейтинг сообщения: 0

Xatrix писал(а):

По фьюзам из Вашей картинки:
External Crystal/Resonator High Freq. Start-Up time 1k CK +0ms.
Всё остальное выключено кроме SPIEN.. :dont_know:
Вот какая у меня будет плата руля. Надеюсь с расположением кнопок угадал...
Столько вопросов, о которых я даже не задумывался.. Я просто тупо повторил схему, Исходная печатка была вот такая:

Вложение:

Вид со стороны деталей.jpg [115.03 KiB]
Скачиваний: 670
Вот специально с рабочего МК считаны фьюзы программой PonyProg:

Вложение:

Fuses_Mjoy_PonyProg.jpeg [87.72 KiB]
Скачиваний: 610
А вот программой Uniprof:

Вложение:

Fuses_Mjoy_Uniprof.jpeg [63.32 KiB]
Скачиваний: 616

В принципе, "оси" подключены к тем же ADC, что и у вас.. На счёт кнопок- не задумывался, они мне не были нужны, просто без них "тест устройства" в "оборудовании виндовс" не проходит.. Там надо "нажать любую кнопку" :)))

Вернуться наверх  Профиль
